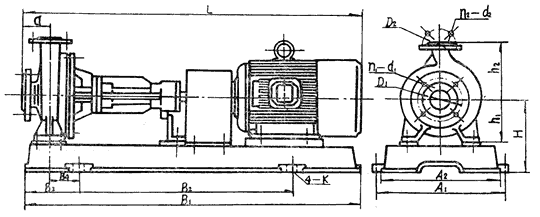

RY型热油泵为单级悬臂式结构分为脚支撑和中心支撑，泵的进口为轴向吸入，出口为中心垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。

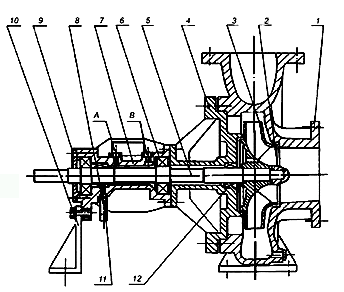

主要由壳体、转子、轴承、密封等部分组成，采用填料密封结构（详见图二），附加耐温油封，起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。
该泵从设计上改变了传统的热油泵结构，采用自然散热的冷却方式，减少了泵的体积，使结构简单，节约运行费用，安全可靠。

1、泵体
2、叶轮螺母
3、叶轮
4、泵盖
5、泵轴
6、轴承
7、轴承体
8、导油管
9、轴承压盖
10、支架
11、油封
12、填料
