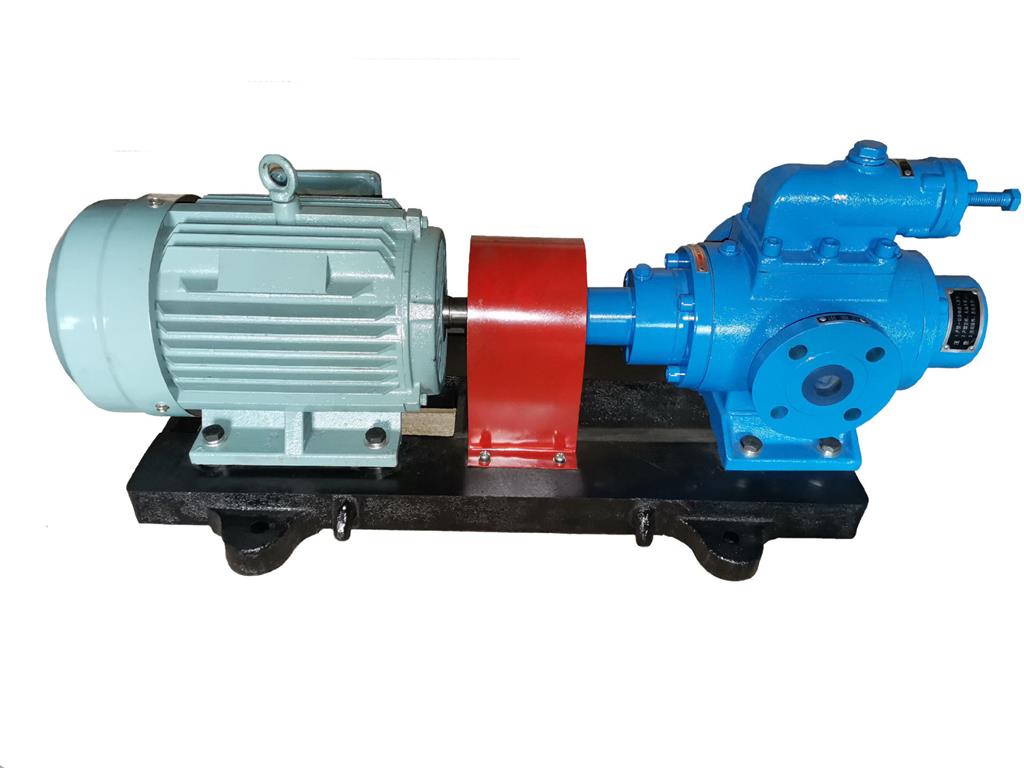

圆弧齿轮泵作为一种稳定的容积泵，广泛应用于燃油、液压及工业润滑等领域，其结构是实现可靠运行的关键。该泵主要由泵体、泵盖、齿轮组件、安全阀及轴端密封五大核心模块构成，各部件协同工作，确保了泵的运转与安全性。
轴端密封采用机械密封与填料密封双选项设计，机械密封通过动环与静环的紧密贴合实现零泄漏，适用于输送易燃易爆介质；填料密封则通过柔性石墨或聚四氟乙烯填料实现动态密封，维护成本更低。安全阀作为超压保护装置，其开启压力设定为额定压力的1.5倍，当排出管路堵塞时，安全阀自动开启，将介质回流至泵入口，防止泵体因压力过高而损坏。
圆弧齿轮泵泵体采用铝合金压铸或铸铁铸造工艺，内部设计有独立的吸入室与排出室，通过齿轮啮合线实现两腔隔离。吸入室容积随齿轮旋转逐渐增大，形成负压区以吸入介质；排出室容积则逐渐减小，将介质加压排出。部分型号还在泵体底部集成冷却室，通过循环冷却液降低轴承温度，确保泵在200℃高温工况下仍能稳定运行。
