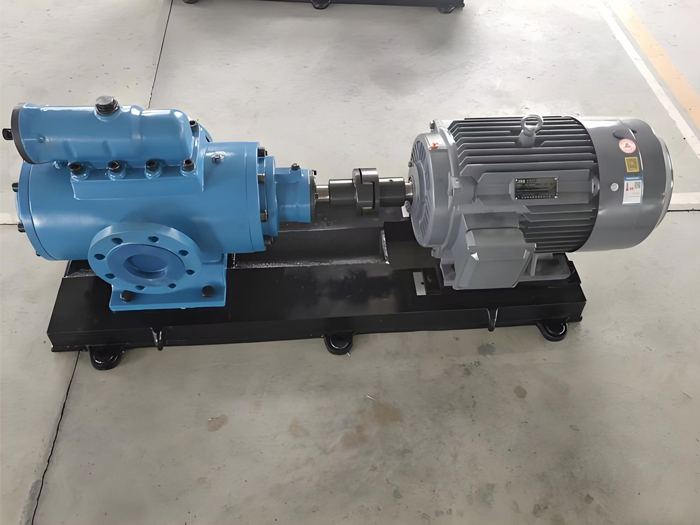

2GC型双螺杆泵

双螺杆泵,螺杆泵,2GC双螺杆泵优点：1、输送液体平稳、无脉动、无搅拌、振动小、噪音低。2、有很强的自吸性能，多相混输时，含气率不高于80%，含沙量不高于500g/m3。

产地：河北省>沧州>泊头市

供应商：泊头市鸿海泵业有限公司

技术服务热线：

0317-8296493 8296492 8296495 8296494

2GC型双螺杆泵详细内容介绍

● 双螺杆泵优点
1、输送液体平稳、无脉动、无搅拌、振动小、噪音低。
2、有很强的自吸性能，多相混输时，含气率不高于80%，含沙量不高于500g/m3.
3、外置轴承结构，采用独立润滑，可以输送各种非润滑性介质。
4、采用同步齿轮驱动，二转子之间不接触，即使短时间空转也无妨。
5、泵体带有加热套，可以输送各种清洁或含有固体小颗粒的低粘度或高粘度介质（一般颗粒直径小于0.12-0.2mm）
6、正确的选用材料，甚至可以输送很多有腐蚀性的介质。
7、双吸式结构，转子上没有轴向力。
8、轴端采用机械密封或波纹管机械密封，具有寿命长、泄漏少、适用范围广的特点。
● 2GC双螺杆泵性能范围
1、工作压力4.0MPa
2、流量范围 1～1000m3/h
3、温度范围-20～120℃
4、介质粘度 1～3000mm2/s，降低转速可达到106mm2/s
介质粘度对双螺杆泵性能影响较大，泵的名义排量是指在特定粘度条件下的排量，为_泵能在较_率下工作，在试验不充分时，建议按下列粘度条件选择转速：
介质粘度cSt 　　　　　转速r/min
＜400 　　　　　　　　1500
400 ～1200 　　　　　　 1000
1200～3600 　　　　　　 750
对于粘度_的介质，所应选用的转速和驱动电机功率，请与制造厂联系.
● 应用举例
1、油田：用作油、气、水、微量细小固相颗粒等多相混输泵及原油输送泵。
2、造船业：用作船用装载泵，船底扫舱及污水处理，主机润滑泵，燃料油泵。
3、石油化学工业：用作各种树脂、颜料、石蜡、油漆、油墨、乳胶、各种油品、原油、重油等装载和运输泵。
4、热电厂：用作重油、原油输送泵，主机润滑油泵。
5、食品工业：用作洒精、蜂蜜、糖浆、果汁、动植物油、牛奶、浆油输送泵。

● 型号及代码说明

2W.W	H	6.1	64	B	Ⅱ
系列代码	多相混输型	规格代码	螺旋导程	密封代码	材料代码

1、系列代码说明
2W.W：卧式，外置轴承式
2W.N：卧式，内置轴承式
2、规格代码说明
规格代码反映泵的尺寸大小，工作能力范围，代码大，一般尺寸大，压力也高。详见技术特性表。
3、密封代码说明
J：一般机械密封
B：金属波纹管机械密封
4、材料代码说明
Ⅰ：一般工程结构钢为主。
Ⅱ：马氏体耐蚀钢为主。
Ⅲ：奥氏体耐蚀钢为主。

主要零部件材料选用表

材料类别零件名称	Ⅰ	Ⅱ	Ⅲ
泵体	20	0Crl3	0Crl8Ni9
主、从动轴	45	3Crl3	lCrl8Ni9
螺套	38CrMoAl	3Crl3	lCrl8Ni9
衬套	QT600-3	ZGlCrl3	ZG0Crl8Ni9

如需要选用其它材料时，请与制造厂协商。
●　选用泵应考虑的主要事项
1、介质的润滑性，清洁度、腐蚀性。
2、介质的粘度，温度。
3、介质进、出口压力，安装高度。
4、使用场合的防爆要求。
5、订货时请注明规格、型号、设计使用压力、转速、介质粘度、温度、电机防爆级别、介质名称。
如：2W.W5.0-64-J-1,1.0MPa,980r/min。
介质：粘度： 500cSt,80℃,EXd2BT4
介质：重质燃料油。
希望选择时留有_的富裕量，以确何安全可靠。
● 2W.W型双螺杆泵性能参数表

型号规格	压力 MPa	1450r/nin								950r/min				720r/min
		30cSt		75cSt		150cSt		300cSt		450cSt		750cSt		1500cSt		2500cSt
		m³/h	kw	m³/h	kw	m³/h	kw	m³/h	kw	m³/h	kw	m³/h	kw	m³/h	kw	m³/h	kw
2.5-15	0.6	2.4	1.5	3	2.2	3.2	2.2	3.3	2.2	1.8	1.5	1.8	2.2	1.3	2.2	1.3	2.2
2.5-15	1.0	1.7	2.2	2.6	2.2	2.9	3	3.1	3	1.7	2.2	1.7	2.2	1.2	2.2	1.2	2.2
2.5-20	0.4	3.9	1.5	4.3	1.5	4.4	2.2	4.5	2.2	2.6	1.5	2.6	2.2	1.9	2.2	1.9	2.2
2.5-20	0.6	3.4	1.5	4	2.2	4.2	2.2	4.3	2.2	2.5	2.2	2.5	2.2	1.8	1.5	1.8	2.2
2.8-18	0.6	4.3	2.2	4.8	2.2	4.9	3	5	3	2.9	2.2	2.9	3	2.1	3	2.1	3
2.8-18	1.0	3.7	3	4.4	4	4.7	4	4.8	4	2.7	3	2.7	3	2	3	2	4
2.8-24	0.4	6.3	2.2	6.6	2.2	6.7	3	6.8	3	4	2.2	4	3	2.9	2.2	2.9	3
2.8-24	0.6	5.9	2.2	6.4	4	6.5	4	6.6	4	3.8	3	3.8	3	2.7	3	2.7	3
3.1-22	0.6	7.7	3	8.2	4	8.3	4	8.4	4	5	3	5	4	3.7	3	3.7	4
3.1-22	1.0	7	4	7.8	5.5	8	5.5	8.1	5.5	4.8	4	4.8	5.5	3.5	4	3.5	5.5
3.1-30	0.4	11.1	3	11.4	3	11.5	4	11.6	5.5	6.9	3	6.9	4	5.1	3	5.1	4
3.1-30	0.6	10.6	4	11.1	5.5	11.3	5.5	11.4	5.5	6.7	4	6.7	5.5	4.9	4	4.9	5.5
3.2-18	1.6	-	-	4.8	7.5	5.8	7.5	6.3	7.5	2.4	5.5	2.4	5.5	0.9	4.0	0.9	5.5
	2.0	-	-	4.2	7.5	5.5	7.5	6.1	11	2.3	7.5	2.3	7.5	0.9	4.0	0.9	5.5
	2.5	-	-	3.4	11	5.0	11	5.8	11	2.1	7.5	2.1	7.5	0.8	5.5	0.8	5.5
3.2-24	1.0	5.5	5.5	7.6	7.5	8.4	11	8.7	11	4.6	5.5	4.6	5.5	2.7	5.5	2.7	5.5
	1.25	4.6	7.5	7.2	11	8.2	11	8.5	11	4.5	5.5	4.5	7.5	2.6	5.5	2.6	7.5
	1.6	3.4	7.5	6.7	11	7.8	11	8.3	11	4.3	7.5	4.3	7.5	2.5	5.5	2.5	7.5
3.2-30	0.6	9.7	5.5	11	5.5	11.5	5.5	11.7	7.5	6.8	5.5	6.8	5.5	4.3	5.5	4.3	5.5
3.2-30	1.0	8.0	7.5	10.2	7.5	10.9	7.5	11.2	7.5	6.5	5.5	6.5	5.5	4.3	5.5	4.3	5.5
3.2-44	0.4	16.4	5.5	17.5	7.5	17.9	7.5	18.1	7.5	11.2	4.0	11.3	5.5	8.0	4.0	8.0	4.0
3.2-44	0.6	15.2	7.5	17	7.5	17.4	7.5	17.6	7.5	10.9	5.5	11	5.5	7.8	5.5	7.8	5.5
3.4-24	1.6	-	-	7.4	11	9	11	9.8	11	5.7	7.5	5.7	7.5	4.3	7.5	4.3	11
	2.0	-	-	6.5	11	8.5	11	9.5	15	5.5	11	5.5	11	4.1	7.5	4.1	11
	2.5	-	-	5.3	15	7.8	15	9.1	15	5.1	11	5.1	11	3.9	11	3.9	11
3.4-30	1.0	8.3	7.5	11.4	7.5	12.4	11	12.9	11	7.6	7.5	7.6	7.5	5.6	7.5	5.6	7.5
	1.25	6.9	11	10.7	11	12.1	11	12.6	11	7.4	7.5	7.4	11	5.5	7.5	5.5	11
	1.6	5	11	9.9	11	11.5	11	12.3	15	7.1	11	7.1	11	5.3	7.5	5.3	11
3.4-40	0.6	14.8	5.5	16.8	7.5	17.5	7.5	17.8	11	10.6	7.5	10.6	7.5	7.8	7.5	7.8	7.5
3.4-40	1.0	12.2	11	15.5	11	16.6	11	17.2	11	10	7.5	10	7.5	7.4	7.5	7.4	7.5
3.4-56	0.4	21.8	5.5	23.2	7.5	23.7	7.5	24	11	14.3	5.5	14.4	7.5	10.5	5.5	10.5	7.5
3.4-56	0.6	20.2	7.5	22.5	11	23.1	11	23.4	11	13.8	7.5	13.9	7.5	10.1	7.5	10.1	7.5
4.0-26	1.6			12.4	15	14.6	15	15.7	18.5	9.3	11	9.3	15	7	11	7	15
	2.0			11.2	15	13.9	18.5	15.3	22	9	15	9	15	6.8	15	6.8	15
	2.5			9.6	18.5	13.1	22	14.8	22	8.6	15	8.6	15	6.6	15	6.6	15
4.0-32	1.0	13.9	11	18.2	15	19.6	15	20.3	15	12.2	11	12.2	15	9.1	11	9.1	11
	1.25	12	15	17.3	15	19.1	15	20	18.5	11.9	11	11.9	15	8.9	11	8.9	15
	1.6			16.1	18.5	18.4	18.5	19.5	22	11.5	15	11.5	15	8.6	11	8.6	15
4.0-44	0.6	24.6	11	27.4	11	28.3	11	28.8	15	17.3	11	17.3	11	12.8	11	12.8	11
4.0-44	1.0	21.1	15	25.7	15	27.2	15	27.9	18.5	16.6	11	16.6	15	12.3	11	12.3	15
4.0-64	0.4	37.2	11	39.1	11	39.8	11	40.1	15	24.1	11	24.2	11	17.8	11	17.8	11
4.0-64	0.6	35	11	38	15	38.9	15	39.4	18.5	23.5	11	23.7	11	17.3	11	17.3	11
4.5-30	1.6	17.4	18.5	22.3	22	24	22	24.8	30	14.9	18.5	15	18.5	11.1	18.5	11.2	18.5
	2.0	15.1	22	21.3	30	23.4	30	24.4	30	14.5	22	14.6	22	10.9	18.5	11	22
	2.5	12.3	30	20	30	22.6	30	23.9	30	14.2	22	14.3	22	10.6	18.5	10.6	22
4.5-40	1.0	29.1	18.5	32.4	18.5	33.5	22	34	22	20.5	18.5	20.6	18.5	15.3	15	15.3	18.5
	1.25	27.5	18.5	31.6	22	33	30	33.7	30	20.2	18.5	20.3	22	15	18.5	15.1	22
	1.6	25.3	30	30.6	30	32.3	30	33.2	30	19.9	22	20	22	14.7	18.5	14.8	22
4.5-52	0.6	41.8	15	43.9	15	44.6	18.5	45	22	27.3	15	27.4	18.5	20.3	15	20.3	15
4.5-52	1.0	38.9	22	42.4	22	43.6	30	44.2	30	26.6	18.5	26.7	18.5	19.7	15	19.7	18.5
4.5-72	0.4	57.3	15	58.8	15	59.3	18.5	59.6	22	36.1	15	36.2	15	26.9	15	26.9	18.5
4.5-72	0.6	55.5	18.5	57.7	22	58.5	22	58.9	22	35.5	22	35.6	18.5	26.3	18.5	26.3	22
5.0-28	2.5	17.3	37	24.7	37	27.2	37	28.4	45	17.1	30	17.3	37	12.9	30	12.9	37
	3.2			23.1	45	26.3	45	27.9	55	16.7	37	17	45	12.7	37	12.8	37
	4.0			21.3	55	25.3	55	27.3	75	16.2	45	16.5	45	12.4	37	12.6	45
5.0-40	1.6	34.6	37	39.5	45	41.1	45	42	45	25.4	30	25.6	37	19.9	30	20	37
5.0-40	2.0	32.3	37	38.4	45	40.5	45	41.5	45	25.1	37	25.3	37	18.8	37	18.9	37
5.0-40	2.5	29.4	45	37.1	45	39.7	55	41	55	24.7	37	24.9	37	18.5	37	18.6	37
5.0-52	1.0	50.7	30	53.9	30	55	37	55.5	37	33.8	30	34	30	25.3	30	25.4	30
	1.25	49.1	30	53.1	37	54.4	37	55.1	45	33.5	30	33.7	37	25	30	25.1	37
	1.6	46.9	37	52	45	53.7	45	54.6	55	33.1	37	33.3	37	24.7	30	24.7	37
5.0-64	0.6	66.1	22	68.1	22	68.8	30	39.1	37	42.3	22	42.4	30	31.6	22	31.7	30
5.0-64	1.0	63.2	30	66.6	37	67.7	37	68.2	45	41.5	30	41.7	30	30.9	30	31	30
5.0-96	0.4	96.7	22	98.1	22	98.6	30	98.8	37	60.3	22	60.4	30	45.1	22	45.1	30
5.0-96	0.6	89.7	30	96.9	37	97.7	37	98	45	59.6	30	59.7	30	44.4	30	44.5	30
5.0-30	2.5	26.7	45	34.1	45	36.6	55	37.8	75	22.7	45	23	45	17.1	45	17.3	45
	3.2	23	55	32.5	55	35.7	75	37.2	75	22.2	45	22.5	55	16.8	45	17	55
	4.0			30.6	75	34.6	75	36.6	75	21.8	55	22.1	55	16.6	55	16.8	55
5.5-44	1.6	43	45	51.7	45	54.6	55	56	55	33.8	37	34.1	45	25.5	37	25.6	45
	2.0	39	55	49.9	55	53.6	55	55.4	75	33.2	45	33.6	55	25	45	25.2	55
	2.5	34.1	55	47.8	75	52.3	75	54.6	75	32.7	55	33.3	55	24.7	45	24.8	55
5.5-56	1.0	64.3	37	70	37	71.9	45	72.9	55	44.1	37	44.4	45	33	37	33.2	45
	1.25	61.6	45	68.8	45	71.1	55	72.2	75	43.7	37	44	45	32.7	37	32.8	45
	1.6	57.9	55	67	55	70	75	71.5	75	43.1	45	43.4	45	32.3	37	32.4	45
5.5-80	0.6	99.7	30	103	37	104	45	105	45	64	30	64.2	37	48	30	48	37
5.5-80	1.0	94.6	45	100	55	102	55	103	75	62.8	45	63.1	45	46.9	37	47	45
5.5-120	0.4	146	30	149	37	150	45	150	55	91.8	30	92	37	68.6	30	68.7	37
5.5-120	0.6	143	45	147	55	148	55	149	55	90.7	37	90.9	45	67.6	37	67.6	45
6.1-36	2.5	40.9	75	51.9	75	55.7	75	57.4	90	33	55	33.4	75	24.9	55	25	75
	3.2	35.4	75	49.5	90	54.2	90	56.6	110	32.4	75	32.9	75	24.5	75	24.7	75
	4.0			46.8	110	52.7	110	55.6	110	31.7	75	32.4	90	24	75	24.3	75
6.1-48	1.6	67.6	55	74.8	75	77.3	75	78.5	75	47.5	55	47.8	75	35.7	55	35.8	75
	2.0	64.2	75	73.3	75	76.3	75	77.8	90	47	75	47.5	75	35.2	55	35.3	75
	2.5	60	75	71.4	90	75.2	90	77.1	110	46.4	75	46.9	75	34.9	55	34.9	75
6.1-64	1.0	99	45	103	55	105	75	106	75	64.5	45	64.7	55	48.4	45	48.5	55
	1.25	96.6	55	102	75	104	75	105	90	64.1	55	64.3	75	48	55	48	75
	1.6	93.3	75	101	75	103	90	104	90	63.2	75	63.7	75	47.2	55	47.5	75
6.1-96	0.6	155	45	158	55	160	75	160	75	98	45	98	55	73.2	45	73.3	55
6.1-96	1.0	151	75	156	75	158	75	158	90	96.4	55	96.7	75	72	55	72.1	75
6.1-144	0.4	225	45	228	55	228	55	229	75	140	45	140	55	104	45	105	55
6.1-144	0.6	222	75	225	75	227	75	227	90	138	55	138	75	103	55	103	75
6.9-40	2.5	61.3	90	74	90	78.2	110	80.3	110	46.3	75	46.8	90	35	75	35.1	90
	3.2	54.9	110	71.2	110	76.6	132	79.3	132	45.6	90	46.2	110	34.5	90	34.7	110
	4.0			68	160	74.8	160	78.2	185	44.8	110	45.6	132	33.9	110	34.2	132
6.9-56	1.6	102	110	110	110	113	132	114	132	69.8	75	70.2	90	52.5	75	52.6	90
	2.0	98	132	108	132	112	160	144	160	69	90	69.6	110	51.9	90	52	110
	2.5	93	132	106	132	110	160	113	160	68.4	110	68.9	110	51.4	90	51.5	110
6.9-80	1.0	157	110	163	110	165	132	166	132	101	75	101	90	75.9	75	76	90
	1.25	154	132	161	132	164	160	165	160	100	90	100	110	75.3	90	75.4	110
	1.6	150	160	159	160	162	185	164	185	99.7	110	100	110	74.6	90	74.8	110
6.9-112	0.6	228	90	232	90	233	110	234	110	143	75	143	90	107	75	107	90
6.9-112	1.0	222	132	228	132	231	160	232	160	142	90	142	110	106	90	106	110
6.9-144	0.4	283	75	285	75	286	90	287	90	176	55	176	75	132	55	132	75
6.9-144	0.6	279	110	283	110	284	132	285	132	174	75	174	90	130	75	130	90
7.6-96	0.6	261	110	265	110	267	132	267	132	165	75	165	90	124	75	124	90
7.6-96	1.0	254	160	262	160	264	185	266	185	163	110	163	110	123	90	123	110
7.6-112	0.6	305	110	309	110	311	132	312	32	192	75	192	90	144	75	144	90
7.6-112	0.8	301	160	308	160	310	185	311	185	191	110	191	132	143	110	143	132
7.6-160	0.4	420	110	423	110	424	132	424	132	261	75	261	90	197	75	197	90
7.6-160	0.6	415	160	420	160	422	185	423	185	259	90	259	110	195	90	195	110
7.6-56	1.6	81.8	90	92.9	110	96.7	110	98.5	110	70.2	75	70.3	90	56.4	75	56.4	90
	2.0	76.7	110	90.6	132	95.3	132	97.6	132	69.4	90	69.5	110	55.9	90	55.9	110
	2.5	70.3	110	87.8	132	93.6	132	96.5	132	68.6	110	69.3	110	55.3	90	55.3	110
7.6-80	1.0	132	90	139	90	141	110	143	110	102	75	102	90	81.7	75	81.7	90
	1.25	128	110	137	110	140	132	142	132	101	90	101	110	81.2	90	81.2	110
	1.6	123	132	135	132	139	160	141	160	100	110	100	110	80.4	90	80.4	110
7.6-96	0.6	166	75	171	90	172	90	173	90	124	55	124	75	99	55	99	75
7.6-96	1.0	160	110	168	132	170	132	171	132	122	75	122	90	97	75	97	90
7.6-112	0.6	195	90	200	90	201	90	202	90	144	75	144	75	115	75	115	75
7.6-112	0.8	191	110	198	110	200	110	201	110	143	75	143	75	114	75	114	75
7.6-160	0.4	270	75	274	75	275	75	276	75	196	55	196	75	157	55	157	75
7.6-160	0.6	266	110	271	132	273	132	268	132	194	75	194	90	155	75	155	90
8.3-64	1.6	112	132	126	132	131	132	133	132	95.2	110	95.4	110	76.5	90	76.5	90
	2.0	106	132	123	160	129	160	132	160	94.3	110	95	132	75.8	110	75.8	110
	2.5	98.4	160	120	185	127	185	131	185	93.2	132	94.1	185	75	132	75	185
8.3-96	1.0	189	132	198	132	202	132	203	132	145	110	145	110	134	110	134	110
	1.25	185	132	196	160	200	160	202	160	144	110	144	110	115	110	115	110
	1.6	178	160	193	185	198	185	200	185	143	132	143	132	114	132	114	132
8.3-120	0.6	248	110	253	110	255	110	256	110	183	75	183	75	146	75	146	75
8.3-120	1.0	239	160	249	160	252	160	254	160	181	110	181	110	144	110	144	110
8.3-144	0.6	298	110	304	132	306	132	307	132	202	90	202	90	175	90	175	90
8.3-144	0.8	293	160	302	160	304	160	306	160	218	110	218	110	174	110	174	110
8.3-192	0.4	385	110	389	110	390	110	391	110	279	75	279	75	222	75	222	75
8.3-192	0.6	378	132	385	132	387	132	388	132	276	110	276	110	220	110	220	110

石油工业	化工及制药	环境工程	矿产工程	食品工业	造纸行业
稠油输送油气混输油水分离和废油回收系统污水处理聚合物输送	各类膏状物各类乳状液各类悬浮液各类含气、含固液体各类不能受搅动和剪切的介质	各种污水输送脱水污泥输送絮凝剂及其化学制剂的计量投加油水分离及废气脱质	水煤浆设备与输送钛白粉、高岭土、碳酸钙等的生产设备给旋流体、过滤体喂料化学投加装料及灌浆电解液处理	乳制品果汁、果泥、菜酱肉糜和调味品啤酒和酿造	原料设备涂布和着色过程化学计量造浆及废水处理

● 编号
G	F	70	2	A
G系列单螺杆泵	过流部件材质	规格代号	泵级数（导程数）	高硬度转子

G系列单螺杆泵性能参数

型号	排出压力（Mpa）	_汽蚀余量（m）	介质使用特性（允许值）			常规配套方式
			粘度（mpa.s）	粒径（mm）	纤维长度（mm）	转速 r/min	定转速时流量（m³/h）	配套电机型号-极数/功率（KW）
G20-1	0.6	4	56*10³	3	20	1400	2.2	Y90S-4/1.1
						910	1.4	Y90S-6/0.75
G20-2	1.2	4	56*10³	3	20	140	2.2	Y90L-4/1.5
						910	1.4	Y90L-6/1.1
G35-1	0.6	4	8*10³	5	32	1400	9.5	Y112M-4/4
						910	6.2	Y112M-6/2.2
						710	4.6	Y132S-8/2.2
G35-2	1.2	4	8*10³	5	32	1400	9.5	Y132M-4/7.5
						910	6.2	Y132M-6/4
						710	4.6	Y132M-8/3
G40-1	0.6	4	9*10³	6.5	40	960	12.2	Y132M-6/4
						710	9	Y132M-8/3
G40-2	1.2	4	9*10³	6.5	40	960	12.2	Y132M-6/7.5
						710	9	Y132M-8/5.5
G50-1	0.6	4.5	114*10³	8	50	960	24.5	Y160M-6/7.5
						710	18	Y160M-8/5.5
G50-2	1.2	4.5	114*10³	8	50	960	24.5	Y160L-6/7.5
						710	18	Y180L-8/11
G70-1	0.6	4.5	14*10⁴	10	64	710	38	Y180L-8/11
G70-2	1.2	4.5	14*10⁴	10	64	710	38	Y225M-8/22
G85-1	0.6	4.5	2*10⁵	13	80	630	67
G85-2	1.2	4.5	2*10⁵	13	80	630	67
G105-1	0.6	4.5	4*10⁵	16	100	500	107
G105-2	1.2	4.5	4*10⁵	16	100	500	107
