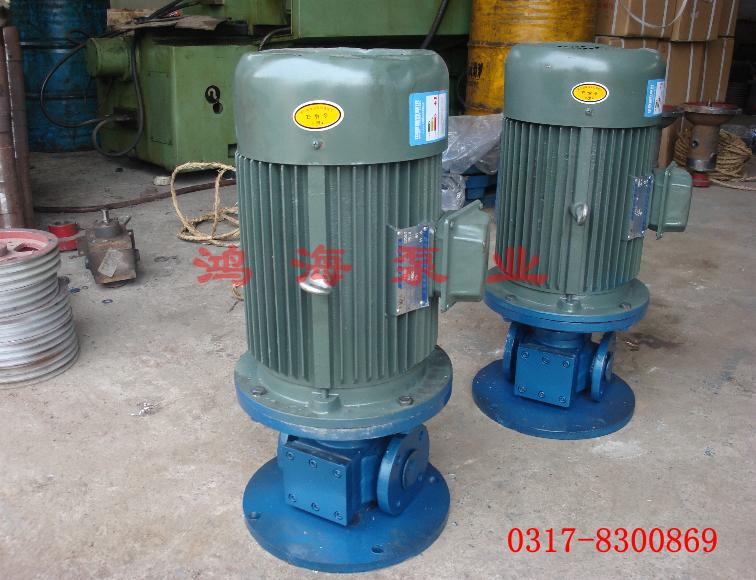

YCB立式圆弧齿轮泵的基本选型和具体操作
YCB立式圆弧齿轮泵的基本选型和具体操作
YCB立式圆弧齿轮泵的轴端密封设计为两种形式，一种为机械密封，一种是填料密封。圆弧齿轮泵的齿面无磨损，运转平稳，无因液现象，噪音低、寿命长、效率高。
一、了解YCB立式圆弧齿轮泵的选型原则
1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。
2、_满足介质特性的要求。
对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如YCB立式圆弧齿轮泵、磁力驱动泵、隔膜泵、屏蔽泵。
对输送腐蚀性介质的泵，要求对流部件采用_性材料，如氟塑料_泵，CQF工程塑料磁力驱动泵。
对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。
3、机械方面可靠性高、噪声低、振动小。
4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本低。
5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。
因此除以下情况外，应尽可能选用离心泵：
a、有计量要求时，选用计量泵
b、扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.
c、扬程很低,流量很大时,可选用轴流泵和混流泵。
d、介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（YCB立式圆弧齿轮泵、.螺杆泵）
e、介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。
f、对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。
二、知道YCB立式圆弧齿轮泵选型的基本依据
YCB立式圆弧齿轮泵选型依据，应根据工艺流程，给排油要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。
1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、小、大三种流量。选择泵时，以较大流量为依据，兼顾正常流量，在没有较大流量时，通常可取正常流量的1.1倍作为较大流量。
2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。
3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。
4、 装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧低液面，排出侧高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。
5、 操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（_）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的
三、选择YCB立式圆弧齿轮泵的具体操作
根据泵选型原则和选型基本条件，具体操作如下：
1、根据装置的布置、地形条件、油位条件、运转条件，确定选择卧式、立式和其它型式（管道式、潜油式、液下式、无堵塞式、自吸式、齿轮式等）的泵。
2、根据液体介质性质，确定清油泵，热油泵还是油泵、化工泵或_泵或杂质泵，或者采用无堵塞泵。
安装在爆炸区域的泵，应根据爆炸区域等级，采用相应的防爆电动机。
3、根据流量大小，确定选单吸泵还是双吸泵；根据扬程高低，选单级泵还是多级泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，如选单级泵和多级泵同样都能用时，首先选用单级泵。
4、确定YCB立式圆弧齿轮泵的具体型号
确定选用什么系列的泵后，_可按较大流量，（在没有大流量时，通常可取正常流量的1.1倍作为大流量），取放大5%—10%余量后的扬程这两个性能的主要参数，在型谱图或者系列特性曲线上确定具体型号。操作如下：
利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或油平线，两线交点正好落在特性曲线上，则该泵_是要选的泵，但是这种理想情况一般很少，通常会碰上下列两种情况：
一种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。或设法减小管路阻力损失。
二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，_初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，
若扬程相差很小，_不切割，若扬程相差很大，_按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。选泵时，有时须考虑生产工艺要求，选用不同形状Q-H特性曲线。
5、泵型号确定后，对油泵或输送介质的物理化学介质近似油的泵，需再到有关产品目录或样本上，根据该型号性能表或性能曲线进行校改，看正常工作点是否落在该泵优先工作区？有效NPSH是否大于（NPSH）。也可反过来以NPSH校改几何安装高度？
6、对于输送粘度大于20mm2/s的液体泵（或密度大于1000kg/m3），_要把以油实验泵特性曲线换算成该粘度（或者该密度下）的性能曲线，特别要对吸入性能和输入功率进行认真计算或较核。
7、确定YCB立式圆弧齿轮泵的台数和备用率：
对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效率高于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑两台泵并联合作：
流量很大，一台泵达不到此流量。
对于需要有50%的备用率大型泵，可改两台较小的泵工作，两台备用（共三台）
对某些大型泵，可选用70%流量要求的泵并联操作，不用备用泵，在一台泵检修时，另一台泵仍然承担 生产上70%的输送。
对需24小时连续不停运转的泵，应备用三台泵，一台运转，一台备用，一台维修。
8、一般情况下，客户可提交其选泵的基本条件，由我司给予选型或者推荐_的泵产品。如果设计院在设计装置设备时，对泵的型号已经确定，按设计院要求配置。
9、 确定泵的台数和备用率：
对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效率高于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑两台泵并联合作：
流量很大，一台YCB立式圆弧齿轮泵达不到此流量。
对于需要有50%的备用率大型泵，可改两台较小的泵工作，两台备用（共三抬）
对某些大型泵，可选用70%流量要求的泵并联操作，不用备用泵，在一台泵检修时，另一抬泵仍然承担生产上70%的输送。
对需24小时连续不停运转的泵，应备用三台泵，运转，一台备用，一台维修。
