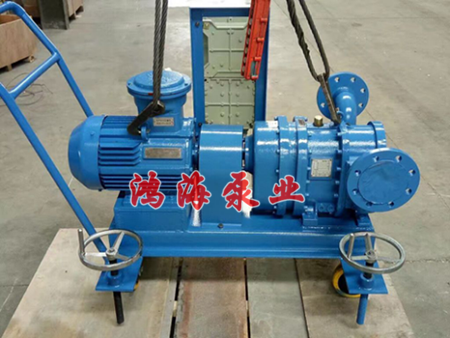

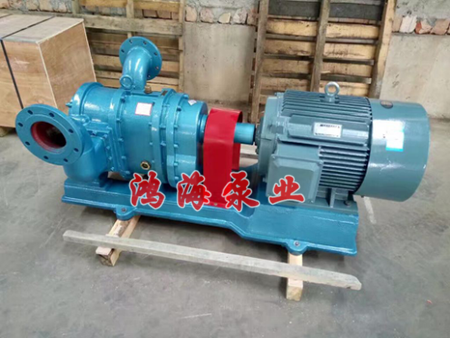

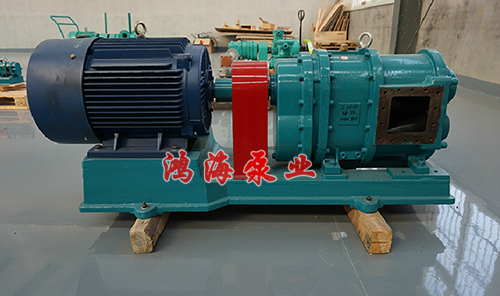

产品简介：

HTLB凸轮转子泵 / 无堵塞排污泵 / 高粘度转子泵也可称为容积式泵，旋转活塞泵，活塞转子泵，是自吸、无阀、正排泵。流量与转速成正比，可以输送各种粘稠的或含有颗粒物的介质。泵结构紧凑，输送过程中对介质的剪切力小，运行平稳，振动小。

HTLB凸轮转子泵 / 无堵塞排污泵 / 高粘度转子泵用途广泛，在自吸、气液混输、泥浆输送等方面表现优异；对腐蚀性强、粘度高或对脉动敏感的介质特别合适。可靠、节能、坚固是这款凸轮转子泵的主要特征。

HTLB凸轮转子泵 / 无堵塞排污泵 / 高粘度转子泵特点：

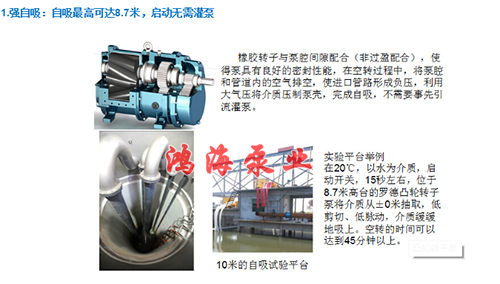

一、_的自吸和高扬程。
二、可输送汽、液、固混合介质。
三、效率高、噪声低、振动小、运转寿命长、安装灵活、易检修、省电、省时、工作原理流畅合理。
四、转子泵可用于输送粘度很高的物质，所以又称胶体泵。
五、_的转子设计，提高了介质的高通过性，不会堵塞。
六、转子泵可以方便输送压力较高的介质，如150kgf/cm2，适宜于长距离或高阻力定量输送。

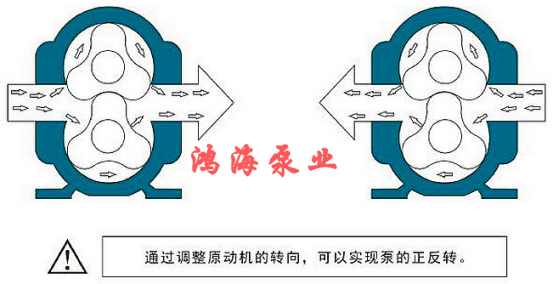

七、反向输送：介质输送方向可以通过改变转子转向而改变，特别使用在装料和卸料场合。
八、中间隔离腔，填充有润滑油，避免泵送介质造成油污染。
九、驱动轴：轴套能防止腐蚀，被输送的介质不会与轴接触。
十、维修方便：现场可维修（不用在设备上拆下）打开一块盖_可快速更换过流

部件。

产品详情：

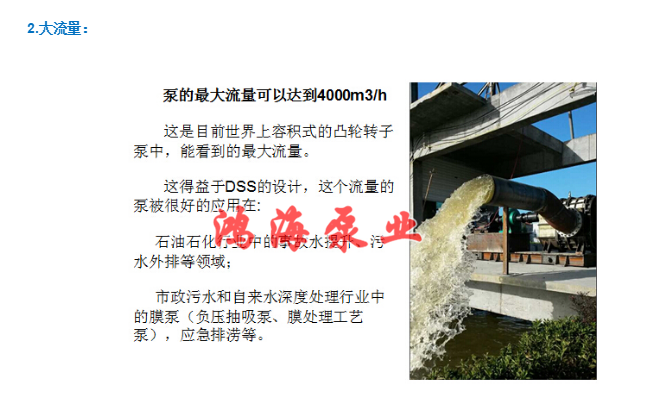

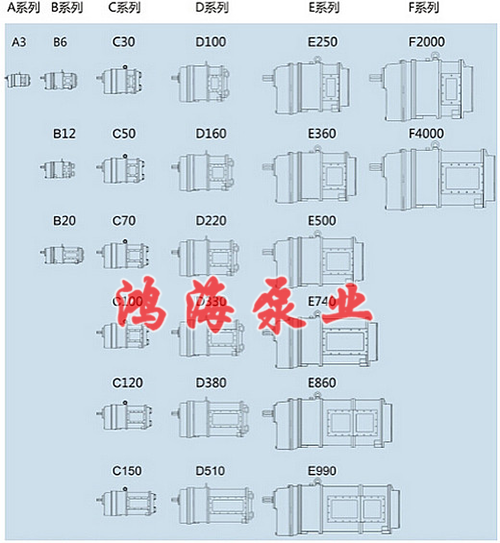

A.HTLB泵共有6个系列，24中泵型；流量范围从0.2-4000m3/h

B.泵腔轴为双支撑轴，运行平稳、流量大、压力高、寿命长

C.机械密封，专利设计，_泵有效，平稳的运行

           HTLB凸轮转子泵 / 无堵塞排污泵 / 高粘度转子泵

                        品质源于创新









HTLB凸轮转子泵 / 无堵塞排污泵 / 高粘度转子泵是一种容积泵，特别适合输送各种粘稠、含固体颗粒、纤维、耐磨、要求严格密封、气液相混、自吸、需正反转输送等场合。

HTLB凸轮转子泵 / 无堵塞排污泵 / 高粘度转子泵适合于多种应用场合：

日用化工：AES、LAS、AOS、K12、甘油、山梨醇、脂肪醇、洗面奶、洗发精、洗洁精、沐浴露、护肤霜、牙膏、洗衣粉料浆等。

精细化工：燃料、颜料、各种中间体、各种浆料、化工助剂、皮革助剂、硅油、粘胶剂、皮鞋油、悬浮液、各种胶体料等。

石油化工：稠油、重油，汽、液、固三相原油，油泥、沥青、油脂、润滑油、各种催化剂、多元醇、化纤料浆、水煤浆、汽油、柴油、航空煤油。

涂 料：油漆、涂料、油墨、绝缘漆、树脂、助剂、有机溶剂等。

涂 料：巧克力、炼乳、酸奶、蜂蜜、果酱、冰淇淋、牛奶、酵母泥浆、肉浆、果冻、调味品、酒糟、大豆蛋白等。

医 药：各种牙膏、浸膏、药乳液、药丸糊、糖浆、保健品、药剂。

造 纸：纸浆、胶粘剂、涂料、聚丙烯酰胺、碳酸钙混合物等。

环 保：污水、污泥、药剂、悬浮物、粪肥、肥料溶液等。

化 纤：粘胶浆粥、维纶浆料、腈纶浆料、氨纶浆料、聚酯切片、丙纶、人造纤维、功能性纤维等。

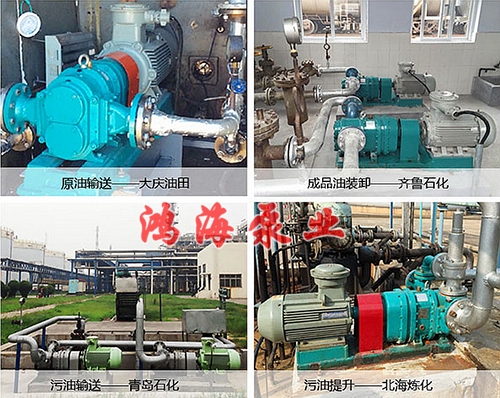

 凸轮转子泵亦可称为容积泵、旋转活塞泵、活塞转子泵，在石油以及市政行业应用广泛---中石油、中石化、中海油

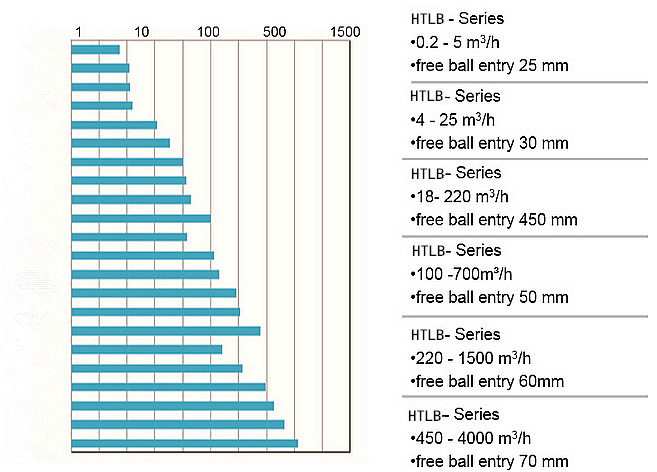

 产品系列：

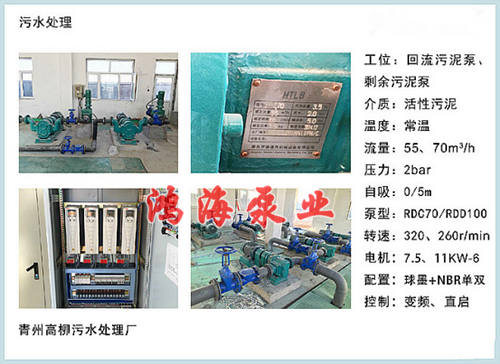

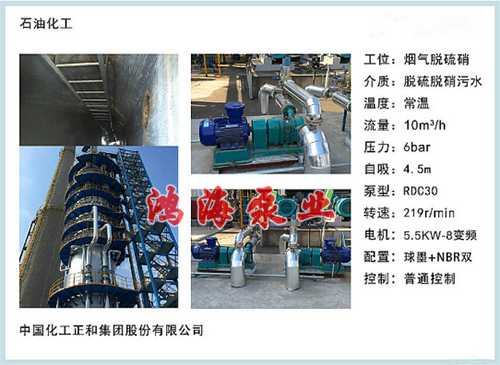

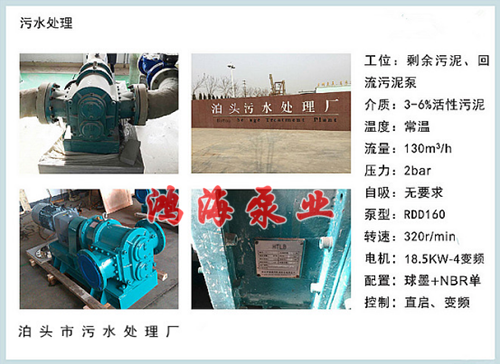

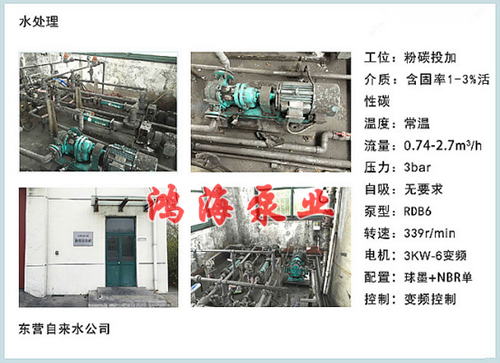

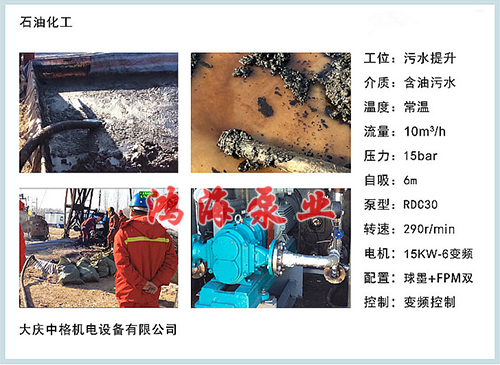

  HTLB凸轮转子泵 / 无堵塞排污泵 / 高粘度转子泵

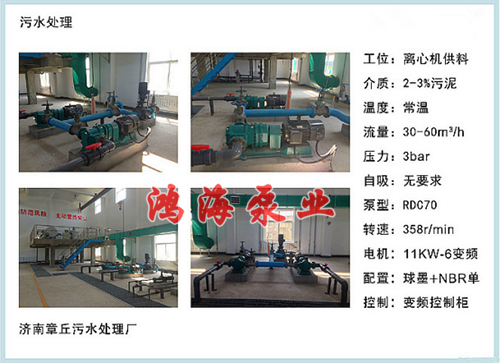

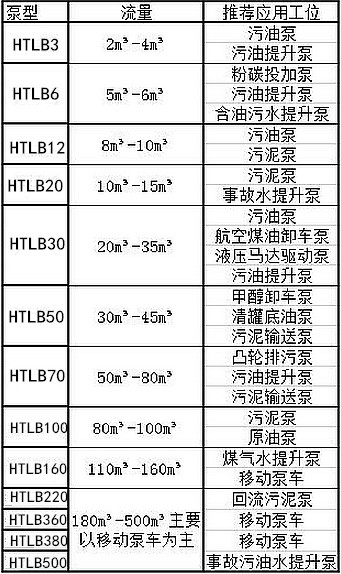

 在不同工位的应用，也可以作为您初步选型的依据！





参数介绍：



型号	流量 m3/h	压力 MPa	大功率 kw	转速 r/min	泵效率 %	气蚀余量 m
HTLB25	0.2-5	0-1.2	3	50-960	0-57	2.5
HTLB40	4-8	0-1.4	5.5	50-960	0-58	2.8
HTLB50	8-18	0-1.8	5.5	50-960	0-59	2.9
HTLB65	18-40	0-1.8	37	50-620	0-60	3.2
HTLB80	25-70	0-1.4	37	50-620	0-70	3.5
HTLB100	50-100	0-1.8	37	50-620	0-73	4
HTLB125	100-140	0-1.6	75	50-550	0-73	4.3
HTLB150	140-200	0-1.4	75	50-550	0-75	4.5
HTLB200	180-250	0-1.2	75	50-550	0-78	5
HTLB200大	220-380	0-1.8	250	50-500	0-76	5

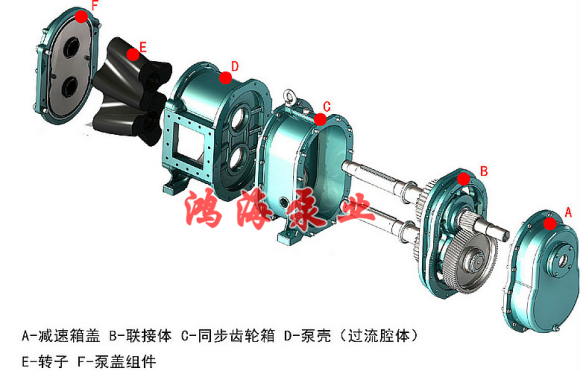

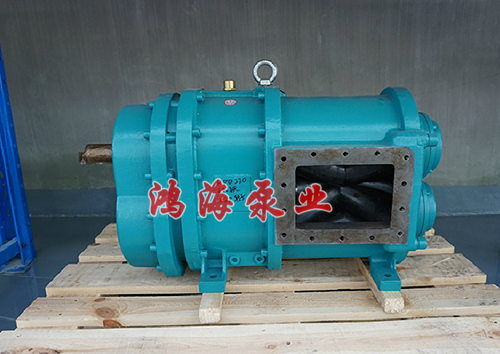

整体结构：

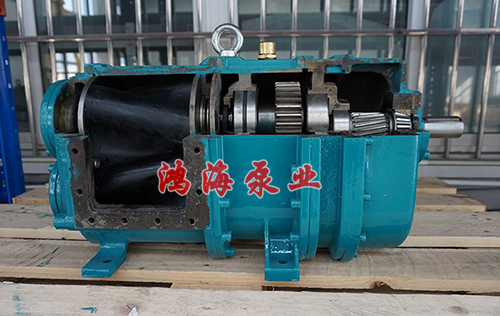

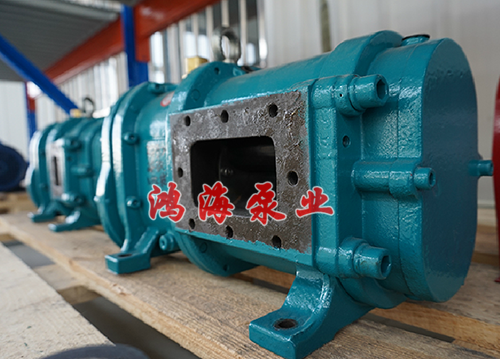

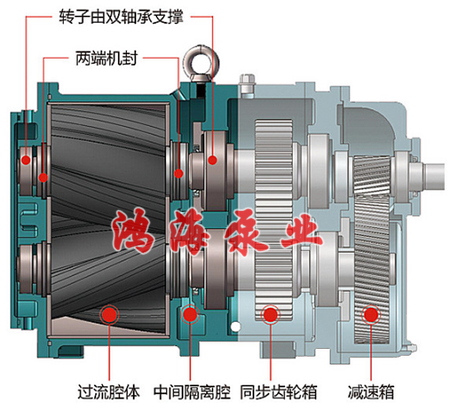

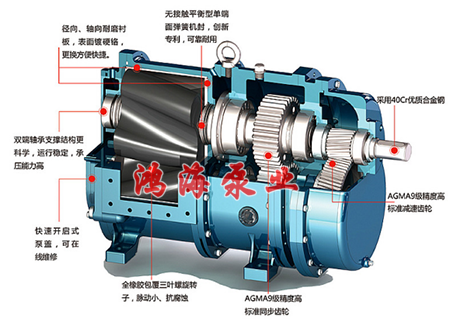

工厂成品展示剖面图：

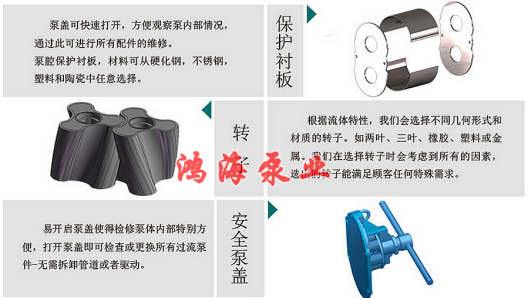

内部配件：

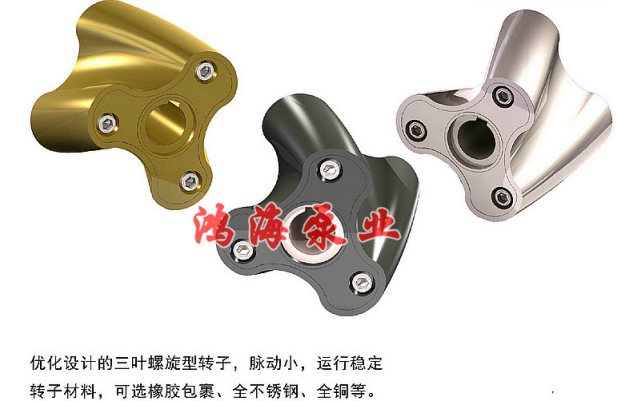

 零部件转子

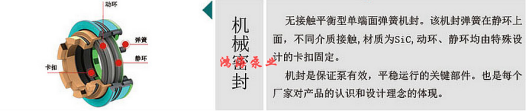

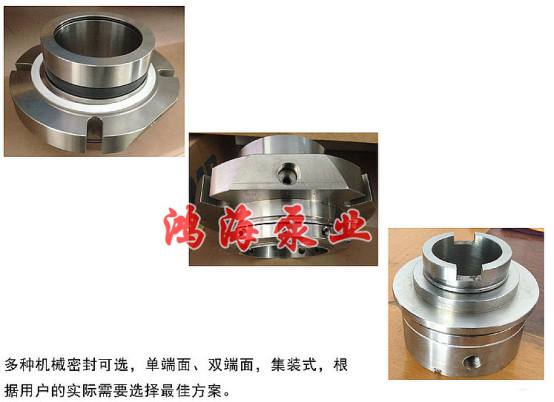

 零部件机械密封：







HTLB凸轮转子泵 / 无堵塞排污泵 / 高粘度转子泵拆卸方法：
一、快速拆卸泵盖：打开泵盖后可以快速更换过流部件；
二、转子：专利的高粘度无堵塞转子泵的转子有多种结构，转子尖部可更换，全包覆，还有螺旋形的设计，可以达到无压力脉动。材料可选外包覆弹性体的铸铁转子和不锈钢转子，包覆材料有_橡胶、人造橡胶、PTEE等。
三、密封：高粘度无堵塞转子泵的标准密封为结实耐用的机械密封，另有双重机械密封和填料密封可供选择。
四、反向输送：介质输送方向可以通过改变转子转向而改变，特别适合使用在装料和卸料场合。
五、整体结木式结构：变速箱、同步齿轮箱与泵壳均采用整体结木式结构，紧凑短小，占用很小空间，无需配备变速机，大流量直通道输送。
六、防污染：中间隔离腔使输送腔和传动腔分离，被输送介质不接触传动腔。延长寿命。
七、低维修成本：所有磨损部件极为坚固、耐用、便宜。
八、泵壳：泵壳材料有高性能的铸铁、球墨铸铁或不锈钢可选，并采用DIY设计大大延长了泵的使用寿命。泵壳内衬硬化钢、不锈钢、塑料或者橡胶以保护泵壳。
